識別流程
牌照自動識別是一項利用車輛的動態視頻或靜態圖像進行牌照號碼、牌照顏色自動識別的模式識別技術。其硬件基礎一般包括觸發設備（監測車輛是否進入視野）、攝像設備、照明設備、圖像采集設備、識別車牌號碼的處理機（如計算機）等，其軟件核心包括車牌定位算法、車牌字符分割算法和光學字符識別算法等。某些車牌識別系統還具有通過視頻圖像判斷是否有車的功能稱之為視頻車輛檢測。一個完整的車牌識別系統應包括車輛檢測、圖像采集、車牌識別等幾部分(如圖1所示)。當車輛檢測部分檢測到車輛到達時觸發圖像采集單元，采集當前的視頻圖像。車牌識別單元對圖像進行處理，定位出牌照位置，再將牌照中的字符分割出來進行識別，然后組成牌照號碼輸出。
車輛檢測
車輛檢測可以采用埋地線圈檢測、紅外檢測、雷達檢測技術、視頻檢測等多種方式。采用視頻檢測可以避免破壞路面、不必附加外部檢測設備、不需矯正觸發位置、節省開支，而且更適合移動式、便攜式應用的要求。
系統進行視頻車輛檢測，需要具備很高的處理速度并采用優秀的算法，在基本不丟幀的情況下實現圖像采集、處理。若處理速度慢，則導致丟幀，使系統無法檢測到行駛速度較快的車輛，同時也難以保證在有利于識別的位置開始識別處理，影響系統識別率。因此，將視頻車輛檢測與牌照自動識別相結合具備一定的技術難度。
號碼識別
車牌識別過程中，牌照顏色的識別依據算法不同，可能在上述不同步驟實現，通常與車牌識別互相配合、互相驗證。
為了進行車牌識別，需要以下幾個基本的步驟：
1、牌照定位，定位圖片中的牌照位置
自然環境下，汽車圖像背景復雜、光照不均勻，如何在自然背景中準確地確定牌照區域是整個識別過程的關鍵。首先對采集到的視頻圖像進行大范圍相關搜索，找到符合汽車牌照特征的若干區域作為候選區，然后對這些侯選區域做進一步分析、評判，最后選定一個較佳的區域作為牌照區域，并將其從圖像中分離出來。
2、牌照字符分割，把牌照中的字符分割出來
完成牌照區域的定位后，再將牌照區域分割成單個字符，然后進行識別。字符分割一般采用垂直投影法。由于字符在垂直方向上的投影必然在字符間或字符內的間隙處取得局部最小值的附近，并且這個位置應滿足牌照的字符書寫格式、字符、尺寸限制和一些其他條件。利用垂直投影法對復雜環境下的汽車圖像中的字符分割有較好的效果。
3、牌照字符識別，把分割好的字符進行識別，最終組成牌照號碼
主要有基于模板匹配算法和基于人工神經網絡算法?；谀０迤ヅ渌惴ㄊ紫葘⒎指詈蟮淖址祷⑵涑叽绱笮】s放為字符數據庫中模板的大小，然后與所有的模板進行匹配，選擇較佳匹配作為結果?；谌斯ど窠?jīng)網絡的算法有兩種：一種是先對字符進行特征提取，然后用所獲得特征來訓練神經網絡分配器；另一種方法是直接把圖像輸入網絡，由網絡自動實現特征提取直至識別出結果。
實際應用中，車牌識別系統的識別率還與牌照質量和拍攝質量密切相關。牌照質量會受到各種因素的影響，如生銹、污損、油漆剝落、字體褪色、牌照被遮擋、牌照傾斜、高亮反光、多牌照、假牌照等等；實際拍攝過程也會受到環境亮度、拍攝方式、車輛速度等等因素的影響。這些影響因素不同程度上降低了車牌識別的識別率，也正是車牌識別系統的困難和挑戰所在。為了提高識別率，除了不斷地完善識別算法還應該想辦法克服各種光照條件，使采集到的圖像最利于識別。
車牌識別系統原理
車牌識別云臺攝像機通過光抑制屏蔽，電子快門調節，寬動態功能等來實現抓拍車牌：
強光屏蔽
在低照度彩色攝像機的基礎上，通過軟件的功能，把圖像中最亮的部分遮擋。在交通監控中，一般可將大燈的強光遮擋，從而將車牌較清晰的抓拍下來。但是這款攝像機最大的缺點就是軟件分辨不清，對于圖像最亮部分界定不清，有可能將車牌號碼也遮擋，同時無法處理高速運動物體的抓拍。目前國產攝像機在強光屏蔽方面做的比較多，效果各方反映不一。
可調電子快門
對于高速運動的物體抓拍(高速公路上的汽車車速一般都在70KM/小時以上)，可以通過降低電子快門速度來實現清晰抓拍，一般都是通過手動方式調整。但是這種方式最大的問題就是白天、晚上的照度不一樣，必需設置2個快門速度來分別適應白天和晚上的監控。
寬動態功能
這是解決車燈對于抓拍影響的較好的辦法，寬動態最早是松下公司提出來的。當背景光過亮?xí)r，普通攝像機無法很好的解決明暗圖像的顯示問題。
車牌識別技術的滲透
作為智能交通領域確定車輛身份的最重要手段，車牌識別技術為實現交通的智能管理發揮了很大作用，在各項工作中都有車牌識別技術的滲透。
1、監測報警
對于納入“黑名單”的車輛，例如：被通緝或掛失的車輛、欠交費車輛、未年檢車輛、肇事逃逸及違章車輛等，只需將其車牌號碼輸入到應用系統中，車牌識別設備安裝于指定的路口、卡口或由執法人員隨時攜帶按需要放置，系統將識讀所有通過車輛的牌照號碼并與系統中的“黑名單”比對，一旦發現指定車輛立刻發出報警信息。系統可以全天不間斷工作、不會疲勞、錯誤率極低；可以適應高速行駛的車輛；可以在車輛行使過程中完成任務不影響正常交通；整個監視過程中司機也不會覺察、保密性高。應用這種系統將極大地提高執法效率。
2、超速違章處罰
車牌識別技術結合測速設備可以用于車輛超速違章處罰，一般用于高速公路。具體應用是：在路上設置測速監測點，抓拍超速的車輛并識別車牌號碼，將違章車輛的牌照號碼及圖片發往各出口；在各出口設置處罰點，用車牌識別設備識別通過車輛并將號碼與已經收到的超速車輛的號碼比對，一旦號碼相同即啟動警示設備通知執法人員處理。與傳統的超速監測方式相比，這種應用可以節省警力，降低執法人員的工作強度，而且安全、高效、隱蔽，司機需時刻提醒自己不能超速，極大地減少了因超速引發的事故。
3、車輛出入管理

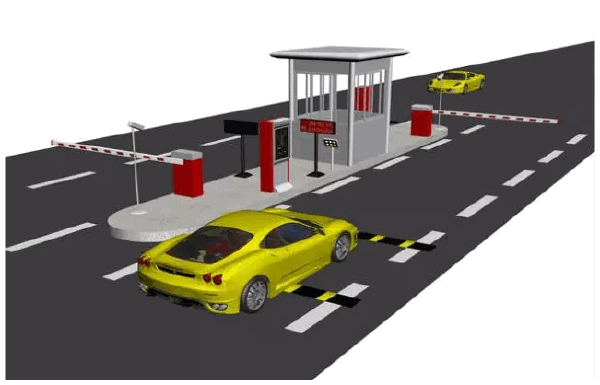

將車牌識別設備安裝于出入口，記錄車輛的牌照號碼、出入時間，并與自動門、欄桿機的控制設備結合，實現車輛的自動管理。應用于停車場可以實現自動計時收費，也可以自動計算可用車位數量并給出提示，實現停車收費自動管理節省人力、提高效率。應用于智能小區可以自動判別駛?cè)胲?chē)輛是否屬于本小區，對非內部車輛實現自動計時收費。在一些單位這種應用還可以同車輛調度系統相結合，自動地、客觀地記錄本單位車輛的出車情況，H3智在通行管理系統采用了車牌識別技術，達到不停車、免取卡，有效提高車輛出入通行效率。
4、自動放行
將指定的牌照信息輸入系統，系統自動地識讀經過車輛的牌照并查詢內部數據庫。對于需要自動放行的車輛系統驅動電子門或欄桿機讓其通過，對于其它車輛系統會給出警示，由值勤人員處理?？捎糜谔厥鈫挝?如軍事管理區、保密單位、重點保護單位等)、路橋收費卡口、高級住宅區等。
5、高速公路收費管理

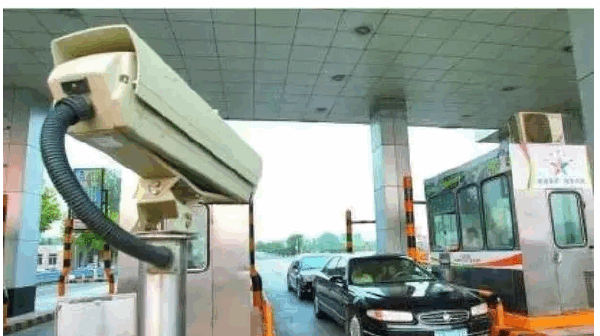

在高速路的各個出入口安裝車牌識別設備，車輛駛?cè)霑r(shí)識別車輛牌照將入口資料存入收費系統，車輛到達出口時再次識別其牌照并根據牌照信息調用入口資料，結合出入口資料實現收費管理。這種應用可以實現自動計費并可防止作弊，避免了應收款的流失。
高速公路已開始實施聯網收費，隨著聯網范圍的擴大，不同車型的收費差額也越來越高，司機利用現有收費系統的漏洞通過中途換卡進行逃費的問題將越來越突出，利用車牌識別技術是解決此類問題的根本方法。
6、計算車輛旅行時間
在交通管理系統中可以將車輛在某條道路的平均旅行時間作為判斷該道路擁堵?tīng)顩r的一個參數。安裝車牌識別設備于道路的起止點，識讀所有通過車輛并將牌照號碼傳回交通指揮中心，指揮中心的管理系統根據這些結果就可計算出車輛平均旅行時間。
7、牌照號碼自動登記
交通監管部門每天都要處理大量的違章車輛圖片，一般由人工辨識車牌號碼再輸入管理系統，這種方式工作量大、容易疲勞誤判。采用自動識別可以減少工作強度能夠大幅度提高處理速度和效率。這種功能可用于電子警察系統、道路監控系統等。
車牌識別停車場管理系統將攝像機在入口拍攝的車輛車牌號碼圖象自動識別并轉換成數字信號。做到一卡一車，車牌識別的優勢在于可以把卡和車對應起來，使管理提高一個檔次，卡和車的對應的優點在于長租卡須和車配合使用，杜絕一卡多車使用的漏洞，提高物業管理的效益；同時自動比對進出車輛，防止偷盜事件的發生。升級后的攝像系統可以采集更清晰的圖片，作為檔案保存，可以為一些糾紛提供有力的證據。方便了管理人員在車輛出場時進行比對，大大增強了系統的安全性。
8、車牌識別應用前景廣闊
隨著停車場管理系統的不斷發展，車牌識別技術也開始應用于停車場。不過據調查發現，由于國內只有幾家企業專門開發針對停車場的車牌識別技術，因此目前很多停車場使用的車牌識別技術大多是從早期車牌識別技術照搬過來，而兩者在識別環境、識別角度、燈光環境、車輛行駛速度等方面的較大差異，也導致這些車牌識別系統大多都出現了“水土不服”的現象。對此不少停車場呼吁“私人訂制”的車牌識別系統。
而據最新的數據統計，截止至2015年年底，我國停車場市場需求將超過37億元，而未來5年必將是停車場智能化改造的黃金時期。車牌自動識別是未來停車場市場中的最有價值的市場，隨著高清與智能的融合，車牌識別還能夠幫助我們解決更多生活中的問題。
車牌識別一體機具有優異的成像控制，可以自動跟蹤光線變化，有效抑制順光和逆光，尤其在夜間可以抑制汽車大燈的干擾，從而清晰地捕捉車牌；而對于暫時沒有車牌或者車牌嚴重破損的情況，也可實現智能通行管理；另外可脫機運行也是車牌識別一體機的獨特優勢，能有效提升車輛進出效率。
未來，隨著我國城市化進程發展的提速，交通壓力將更加嚴峻，因此智能化交通管理將是今后交通發展的大方向。而作為智能化交通管理體系中的重要核心，車牌識別系統也將得到進一步扶持和發展。專家預測，未來車牌識別技術將有更廣泛的應用，屆時車牌識別系統行業也將面臨大洗牌，只有擁有自主核心技術并且產品質量達標的公司才能過關，這也是車牌識別技術走向快速發展階段的必經之路。
